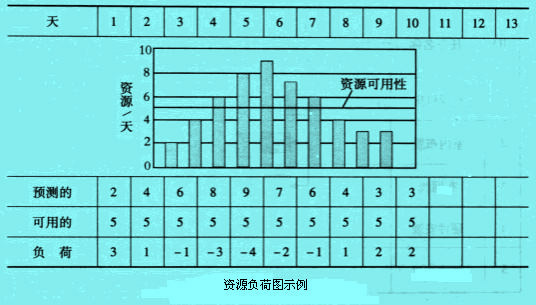

资源负荷图是一种反映特定资源在项目生命周期过程中分布状况的图示工具。它以条形图的方式很直观地显示资源在时间上的分布情况，反映某个时点某种资源的计划情况和实际消耗情况。它是一种资源计划和资源控制工具。如图所示：

从图中我们可以看出，在相当大的一部分时间内，该项目的这种资源是处于超负荷状态的。资源超负荷就是指在特定的时间分配给某项工作的资源超过它的可用资源。

资源负荷图直观地表示出了一种资源需求量的变化情况，通过调整非关键工序的开工时间，就能缓和需求矛盾，平缓需求高峰和低谷，即“削峰填谷”，满足资源的限制条件。对于资金来说，如果日用款数无任何限制，则应在考虑其他因素的同时，尽量将用款高峰后移，而无需做全面平衡。
