1.数据流程图概述

数据流程图(DFD)是一种能全面地描述信息系统逻辑模型的主要工具,它可以用少数几种符号综合地反映出信息系统中的流动、处理和存储情况。数据流程图是表示操作或数据的方向。

数据流程图

数据流图有四种基本图形符号:

  • 箭头:表示数据流;
  • 圆或椭圆:表示加工;
  • 双杠:表示数据存储;
  • 方框:表示数据的源点或终点。

2.数据流程图的基本成分

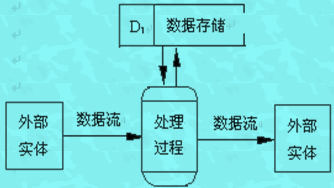

系统部件包括系统的外部实体、处理过程数据存储和系统中的数据流四个组成部分如下图所示:


1,外部实体

外部实体指系统以外又和系统有联系的人或事物,它说明了数据的外部来源和去处,属于系统的外部和系统的界面。外部实体支持系统数据输入的实体称为源点,支持系统数据输出的实体称为终点。 通常外部实体在数据流程图中用正方形框表示,框中写上外部实体名称,为了区分不同的外部实体,可以在正方形的左上角用一个字符表示,同一外部实体可在一张数据流程图中出现多次,这时在该外部实体符号的右下角画上小斜线表示重复.

2,处理过程

处理指对数据逻辑处理,也就是数据变换,它用来改变数据值。而每一种处理又包括数据输入、数据处理和数据输出等部分。在数据流程图中处理过程用带圆角的长方形表示处理,长方形分三个部分,标识部分用来标识一个功能,功能描述部门是必不可少的,功能执行部门表示功能由谁来完成。

3,数据流

数据流是指处理功能的输入或输出。它用来表示一中间数据流值,但不能用来改变数据值。数据流是模拟系统数据在系统中传递过程的工具。 在数据流程图中用一个水平箭头或垂直箭头表示,箭头指出数据的流动方向,箭线旁注明数据流名。

4,数据存储

数据存储表示数据保存的地方,它用来存储数据。系统处理从数据存储中提取数据,也将处理的数据返回数据存储。与数据流不同的是数据存储本身不产生任何操作,它仅仅响应存储和访问数据的要求。

在数据流程图中数据存储用右边开口的长方条表示。在长方条内写上数据存储名字。为了区别和引用方便,左端加一小格,再标上一个标识,用字母D和数字组成.

3.数据流程图的画法

1,画数据流程图的基本原则:

①数据流程图上所有图形符号必须是前面所述的四种基本元素。

②数据流程图的主图必须含有前面所述的四种基本元素,缺一不可。

③数据流程图上的数据流必须封闭在外部实体之间,外部实体可以是一个,也可以是多个。

④处理过程至少有一个输入数据流和一个输出数据流。

⑤任何一个数据流子图必须与它的父图上的一个处理过程对应,两者的输入数据流和输出数据流必须一致,即所谓“平衡”。

⑥数据流程图上的每个元素都必须有名字。

2,画数据流程图的基本步骤:

①把一个系统看成一个整体功能,明确信息的输入和输出。

②找到系统的外部实体。一旦找到外部实体,则系统与外部世界的界面就可以确定下来,系统的数据流的源点和终点也就找到了。

③找出外部实体的输入数据流和输出数据流。

④在图的边上画出系统的外部实体。

⑤从外部实体的输入流(源)出发,按照系统的逻辑需要,逐步画出一系列逻辑处理过程,直至找到外部实体处理所需的输出流,形成数据流的封闭。

⑥将系统内部数据处理又分别看做整体功能,其内部又有信息的处理、传递、存储过程。

⑦如此一级一级地剖析,直到所有处理步骤都很具体为止。

3,画数据流程图的注意事项:

①关于层次的划分

逐层扩展数据流程图,是对上一层图中某些处理框加以分解。随着处理的分解,功能越来越具体,数据存储、数据流越来越多。究竟怎样划分层次,划分到什么程度,没有绝对标准,一般认为展开的层次与管理层次一致,也可以划分得更细,处理块的分解要自然,注意功能完整性,一个处理框经过展开,一般以分解为4个至10个处理框为宜。

②检查数据流程图

对一个系统的理解,不可能一开始就完美无缺,开始分析一个系统时,尽管我们对问题的理解有不正确、不确切的地方,但还是应该根据我们的理解,用数据流程图表达出来,进行核对,逐步修改,获得较为完美的图纸。

③提高数据流程图的易理解性

数据流程图是系统分析员调查业务过程,与用户交换思想的工具。因此,数据流程图应简明易懂。这也有利于后面的设计,有利于对系统说明书进行维护。
